導語：

我們的AltairScan智能閃測激光掃描儀，最近在客戶現場大秀了一把“測孔挑戰”，以30s測300個孔的出色表現贏得無數贊嘆！

▲戳下視頻，一睹風采

“孔位閃測技術”為中觀首創：

• 可瞬時獲取工件圓孔、U型孔及方型孔的位置和尺寸信息；

• 可導入CAD數據與掃描數據比對，進行孔位偏差分析，并生成偏差注釋報告；

• 同時支持孔位測量附件，輕松應對復雜環境下的孔位測量，大大提升測孔效率；

• 測孔直徑范圍3mm～50mm，測孔數量無上限。

除了“測孔挑戰”外，憑借先進的藍光技術和精細掃描技術，AltairScan的掃描適應性大大提升，深色、高亮、易變形、邊線窄等傳統測量的難點均可一舉攻破。

車門音響擋板檢測——黑色/易變形/不能噴粉

1.客戶需求

主要檢測車門音響擋板上13個安裝卡扣的位置偏差，以判斷后期是否能安裝到位。

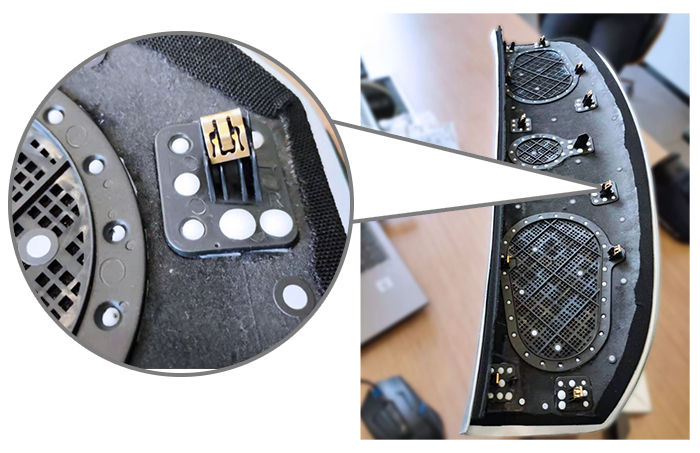

▲掃描工件

2.檢測現狀及難點

• 工件主要由紙板和塑料組成，表面覆布料，易變形——受材質影響，客戶現有三坐標不適合檢測此工件；

• 工件表面整體呈黑色，因構造和材質原因，噴粉后難以清理——不能噴粉處理，客戶現有紅光掃描儀無法檢測。

3.中觀解決方案

• 使用AltairScan進行掃描，無需噴粉，非接觸式測量，高效、精準獲取表面三維數據；

• 將掃描數據和標準數模導入檢測軟件進行最佳擬合對齊；

• 通過曲面比較點分析卡扣的位置偏差。

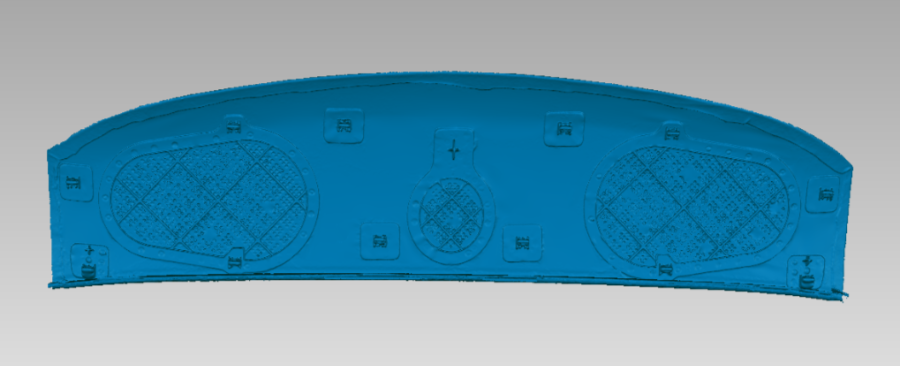

▲掃描數據

▲卡扣位置偏差分析

汽車鈑金件檢測——反光/易變形/邊線窄

1.客戶需求

主要檢測汽車側圍鈑金件的孔位、邊線尺寸及整體曲面偏差。

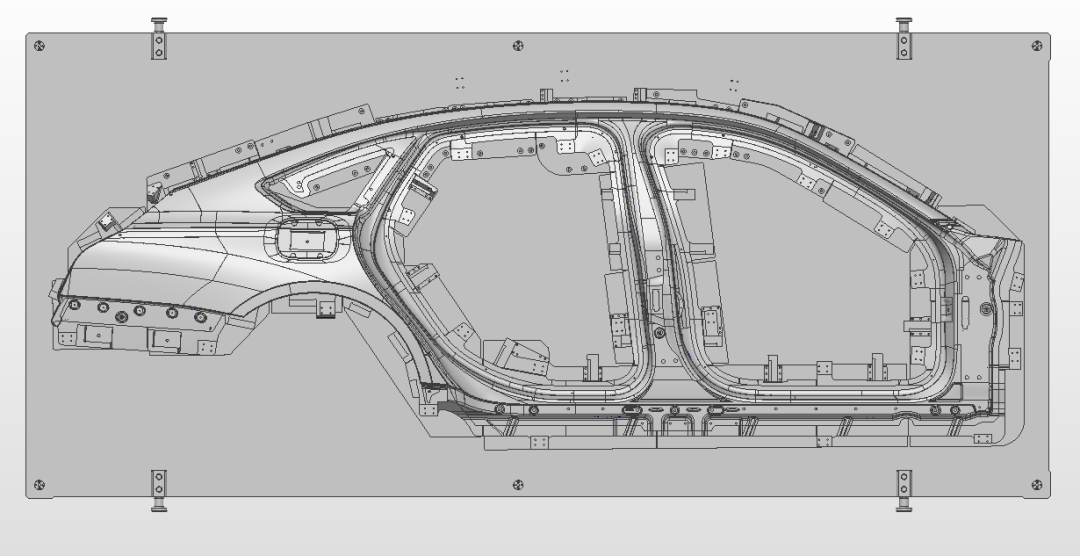

▲工件數模

2.檢測現狀及難點

客戶目前使用定制工裝夾具進行測量，孔位采用塞規逐個測量：

• 耗時耗力，且無法出具詳盡的檢測報告；

• 工件易變形，邊線寬度窄，尺寸測量不方便。

3.中觀解決方案

使用AltairScan掃描后，將三維數據和標準數模導入檢測軟件進行RPS對齊；

使用軟件中的截面、比較點、曲面偏差圖進行檢測，快速出具全面可靠的檢測報告，數據直觀，保存方便。

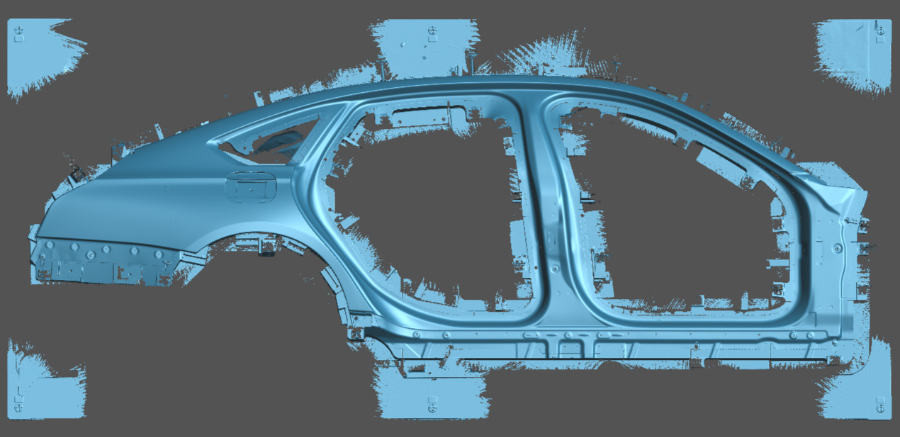

▲掃描數據

▲孔位測量

▲曲面偏差

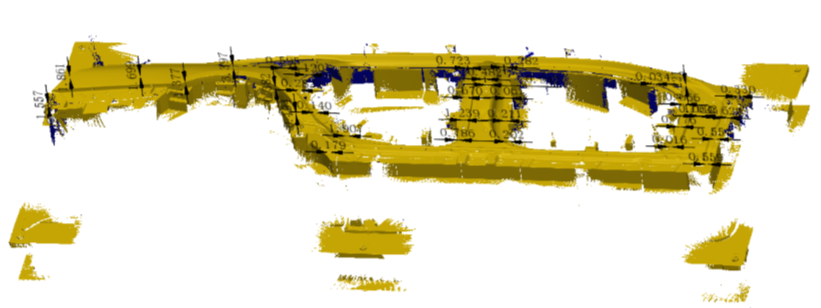

▲邊線距離檢測

以上應用案例中，AltairScan不僅解決了客戶現有手段不易測量的難題，其掃描速度和對精細結構的完美呈現也令客戶非常滿意。

AltairScan革命性計量系統以全球首創孔位閃測技術和純藍光技術加速助推行業數字化轉型。
